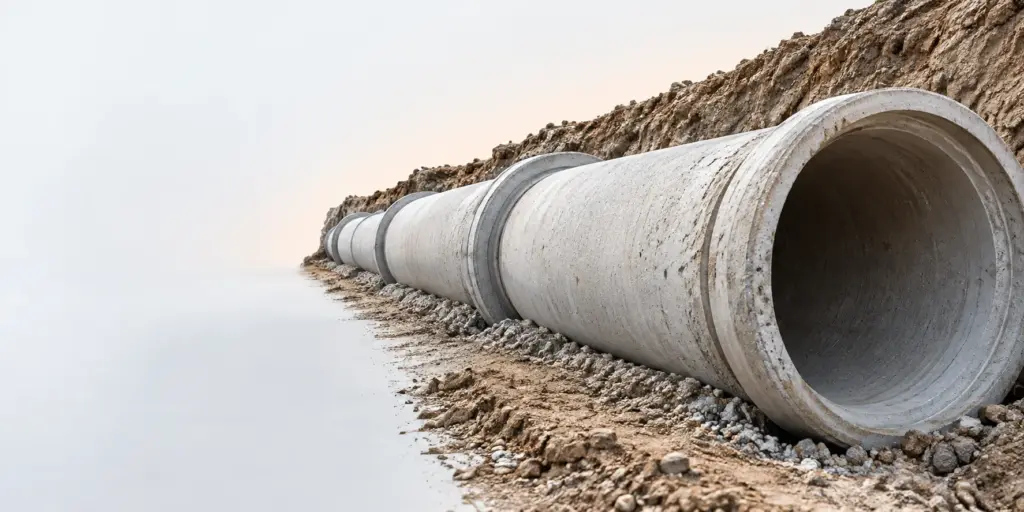

Монтаж труб из железобетона: укладка раструбных изделий

Монтаж труб из железобетона начинают с проверки проекта, подготовки основания и осмотра изделий, затем укладывают трубы в заданном направлении и соединяют раструбы без перекоса. До засыпки проверяют положение линии, состояние стыков и выполнение предусмотренных проектом контрольных операций.

Запросить подбор труб

Что проверить до начала укладки

Безнапорная раструбная труба работает как часть линии, поэтому подготовку нельзя сводить к разгрузке изделий у траншеи. Сначала сверяют проектное положение трассы, точки подключения и условия доступа к месту работ. Затем уточняют, какие изделия предусмотрены для конкретного участка, как организованы их подача и временное размещение. Если документация не позволяет однозначно определить состав линии или способ устройства стыка, этот вопрос решают до начала укладки, а не непосредственно над траншеей.

Следующий шаг — осмотр поставленных труб. Проверяют соответствие обозначений заказу, целостность тела изделия, раструба и гладкого конца, отсутствие загрязнений в зоне соединения. Повреждение кромки важно обнаружить до опускания трубы: в траншее осматривать и очищать соединительные поверхности сложнее. Изделия с сомнительным состоянием отделяют от пригодных к укладке и выясняют возможность их использования в установленном для объекта порядке. Подменять такую проверку общим впечатлением от партии не следует.

Площадку организуют так, чтобы транспорт, грузоподъёмные средства и персонал не мешали друг другу. Место складирования выбирают с учётом последовательности монтажа: нецелесообразно сначала подать к траншее изделия, которые потребуются в конце участка. При перемещении защищают раструбы и торцы от ударов. Способ строповки и обращения с трубами принимают по документации на изделие и применяемую технику; опираться на случайные точки захвата нельзя.

Подготовка траншеи и основания

Основание должно обеспечивать положение трубы, заложенное в проекте. Перед укладкой дно траншеи очищают от посторонних предметов и проверяют, нет ли участков, из-за которых изделие получит неравномерную опору. Самовольное выравнивание отдельными подкладками не заменяет подготовленного основания: под трубой могут остаться пустоты, а положение линии изменится при засыпке. Если фактический грунт или состояние траншеи отличаются от исходных условий проекта, порядок дальнейших работ согласуют с ответственными за техническое решение.

При подготовке учитывают не только тело трубы, но и геометрию раструбного соединения. Раструб не должен мешать трубе занять проектное положение или превращаться в единственную точку опирания. Форму опоры и необходимость местного углубления в зоне соединения определяют по проекту и принятой технологии. После подготовки основание ещё раз осматривают: исправлять его под уже опущенным изделием неудобно, а попытка сдвинуть трубу без освобождения стыка может повредить соединение.

Если в траншее есть вода, осыпавшийся грунт либо следы размыва, участок сначала приводят в состояние, пригодное для работы. Проверка основания имеет смысл непосредственно перед укладкой, поскольку подготовленная поверхность может измениться после прохода техники или осадков. Отдельно обеспечивают доступ к месту соединения труб: работникам нужно видеть положение гладкого конца относительно раструба и иметь возможность удалить загрязнения до окончательной посадки.

Подача и укладка бетонных труб

Трубы подают по очереди, соответствующей выбранной схеме работ. Каждое изделие опускают управляемо, без свободного падения и ударов о стенки траншеи или ранее уложенную трубу. Перед соединением проверяют, что изделие стоит на подготовленном основании, а его ось согласована с положением уже собранного участка. Раструбное соединение не используют как средство грубого исправления направления: сначала корректируют положение трубы, затем выполняют стык.

При укладке контролируют трассу и уклон по проектным данным. Для безнапорной линии отклонение положения может сказаться на её работе, даже если соединение внешне выглядит ровным. Поэтому положение проверяют не только после завершения участка, но и по мере добавления труб. Если новая труба меняет положение ранее уложенной, работу останавливают, находят причину и восстанавливают требуемую геометрию до перехода к следующему соединению.

После опускания изделие не оставляют в неустойчивом положении. До снятия грузозахватных приспособлений убеждаются, что труба опирается так, как предусмотрено технологией, и не смещается самопроизвольно. Порядок нахождения людей в траншее, применения техники и крепления стенок определяют действующие для объекта требования безопасности. Производственная задача — собрать линию без повреждений и повторных подъёмов из-за ошибок, которые можно было увидеть при первой посадке.

Соединение раструбов

Непосредственно перед стыковкой очищают раструб и гладкий конец от грунта и других загрязнений. Осматривают поверхности, которые будут закрыты после соединения. Уплотняющие материалы и способ их установки выбирают по проектной документации и указаниям для применяемых изделий. Нельзя назначать способ герметизации только по внешнему сходству труб: состав поставки и конструкция соединения должны соответствовать принятому решению.

Гладкий конец подводят к раструбу соосно. При вводе следят, чтобы труба не опиралась кромкой на раструб и не заходила с перекосом. Усилие прикладывают контролируемо, наблюдая за состоянием соединения и положением обоих изделий. Если труба не входит штатным способом, дополнительное давление без выяснения причины может привести к повреждению кромок или смещению уплотнения. В такой ситуации соединение проверяют, устраняют помеху и лишь затем продолжают работу.

После сборки стыка проверяют доступные для осмотра признаки правильного положения: отсутствие заметного перекоса, состояние кромок и сохранение проектной оси линии. Стык нельзя считать готовым только потому, что торцы сблизились. Положение трубы на основании и состояние уплотнения также входят в контроль. Когда соединение закрыто следующими операциями, исправить ошибку труднее; поэтому проверку проводят до закрепления положения трубы и засыпки.

Уточнить состав поставки

Контроль линии перед засыпкой

Проверку начинают с того, что ещё видно без вскрытия конструкции: положения труб, доступных частей стыков, состояния раструбов и отсутствия смещений. Результат сопоставляют с проектом и рабочей документацией. Особое внимание уделяют местам, где трубу поправляли после опускания или соединение собирали повторно. Такие операции сами по себе не означают дефект, но требуют повторной проверки опоры, направления и уплотнения.

Визуальный осмотр не заменяет испытания, если они предусмотрены проектом. Их вид, порядок проведения и оформление определяют для конкретного объекта; назначать единый способ проверки для всех безнапорных линий неверно. До завершения необходимых контрольных операций стыки оставляют доступными в объёме, требуемом принятой технологией. Обнаруженное несоответствие устраняют до закрытия участка грунтом, иначе поиск причины и ремонт потребуют дополнительных земляных работ.

Засыпку начинают после подтверждения готовности уложенной линии. Грунт размещают и уплотняют способом, который не нарушает положение труб и соединений; конкретные материалы и последовательность берут из проекта. Нельзя рассматривать засыпку как способ исправить неустойчивую трубу или прижать неправильно собранный стык. Если изделие сместилось в ходе работ, его положение проверяют повторно, а не продолжают засыпать следующий участок.

Как выбрать трубы и проверить комплектность

Выбор начинают не с внешнего сходства изделий, а с проектной спецификации. В каталоге представлены Трубы ж/б безнапорные раструбные (Т). В перечне указаны марки ТСП, ТС, ТП, ТБII, ТБП, ТБ и Т. Само наличие марки в перечне не означает, что изделия разных обозначений взаимозаменяемы на объекте. Для заказа сверяют требуемую позицию с документацией и подтверждают её перед поставкой.

Удобно разделить проверку на две части. Первая — соответствие изделия проекту: обозначение, предусмотренное применение и параметры, которые содержатся в спецификации. Вторая — готовность поставки к монтажу: количество изделий по ведомости, состояние раструбов и гладких концов, наличие предусмотренных для выбранного стыка материалов. Если какой-либо параметр нельзя установить по предоставленным документам, его запрашивают у поставщика, а не принимают по аналогии с соседней позицией.

Если трасса связана с колодцами, размеры сопрягаемых элементов рассматривают вместе, а не по отдельности. По смежной теме размещена статья Диаметр кольца для колодца: размеры и виды. При сопоставлении вариантов самой трубы полезен материал Толщина трубы ЖБ безнапорной: стенка и диаметр. Эти материалы помогают сформулировать вопросы для подбора, но не заменяют проектную спецификацию конкретной линии.

Категории каталога также следует различать по назначению. Например, Балки анкерные представлены как отдельный раздел, а не как разновидность раструбных труб или принадлежность для их стыковки. Если в одном проекте требуются разные железобетонные изделия, их позиции в заявке перечисляют отдельно. Это снижает риск смешения номенклатуры при согласовании поставки и приёмке на площадке.

Типичные ошибки при укладке

Первая ошибка — начинать работу без проверки основания. Труба может выглядеть уложенной ровно, пока её удерживает техника, но после снятия нагрузки опереться на выступ грунта или кромку раструба. Следующая труба усиливает отклонение, и проблема становится заметной уже на собранном участке. Предотвратить её проще до опускания изделия: осмотреть дно траншеи и подтвердить готовность опоры.

Вторая ошибка — соединять загрязнённые или перекошенные торцы. Попавший в раструб грунт мешает проверить посадку и может препятствовать работе уплотнения. Перекос создаёт риск повреждения кромки при приложении усилия. Правильная последовательность здесь короткая: очистить, осмотреть, выставить трубы по оси, выполнить соединение и проверить результат. Если положение не устраивает, стык исправляют до перехода к следующей трубе.

Третья ошибка — закрывать участок до окончания контроля. После засыпки не видны многие признаки повреждения и нарушения положения стыка. Поэтому готовность линии подтверждают на открытом участке, выполняя предусмотренные проектом проверки. Когда возникает сомнение в состоянии соединения, его не оставляют на потом: стоимость исправления возрастает вместе с объёмом уже закрытых работ.

Частые вопросы

С чего начинают монтаж бетонных труб?

С проверки проекта, изделий и готовности траншеи. До подачи труб подготавливают основание и определяют последовательность укладки, чтобы не исправлять положение уже собранного участка.

Как соединяют раструбные железобетонные трубы?

Очищенный гладкий конец вводят в раструб без перекоса, контролируя положение обоих изделий. Способ уплотнения и требования к готовому стыку берут из документации на конкретную линию.

Как проверить стыки после укладки бетонных труб?

До засыпки осматривают доступные части соединений, проверяют положение труб и отсутствие видимых повреждений. Если проект предусматривает испытания, выполняют их в установленном для объекта порядке.

Можно ли укладывать безнапорные раструбные трубы на неподготовленное дно траншеи?

Нет. Основание предварительно проверяют и подготавливают по проекту, чтобы труба получила предусмотренную опору и не изменила положение после снятия монтажной нагрузки.

Когда засыпают траншею после монтажа бетонных труб?

После проверки положения линии, доступных стыков и выполнения предусмотренных проектом контрольных операций. Во время засыпки следят, чтобы уложенные изделия не сместились.

Для подбора труб к проектной спецификации передайте обозначения требуемых изделий и сведения о планируемой поставке. Это позволит отдельно уточнить номенклатуру, а вопросы по основанию, соединению и контролю оставить в составе технического решения по объекту.
