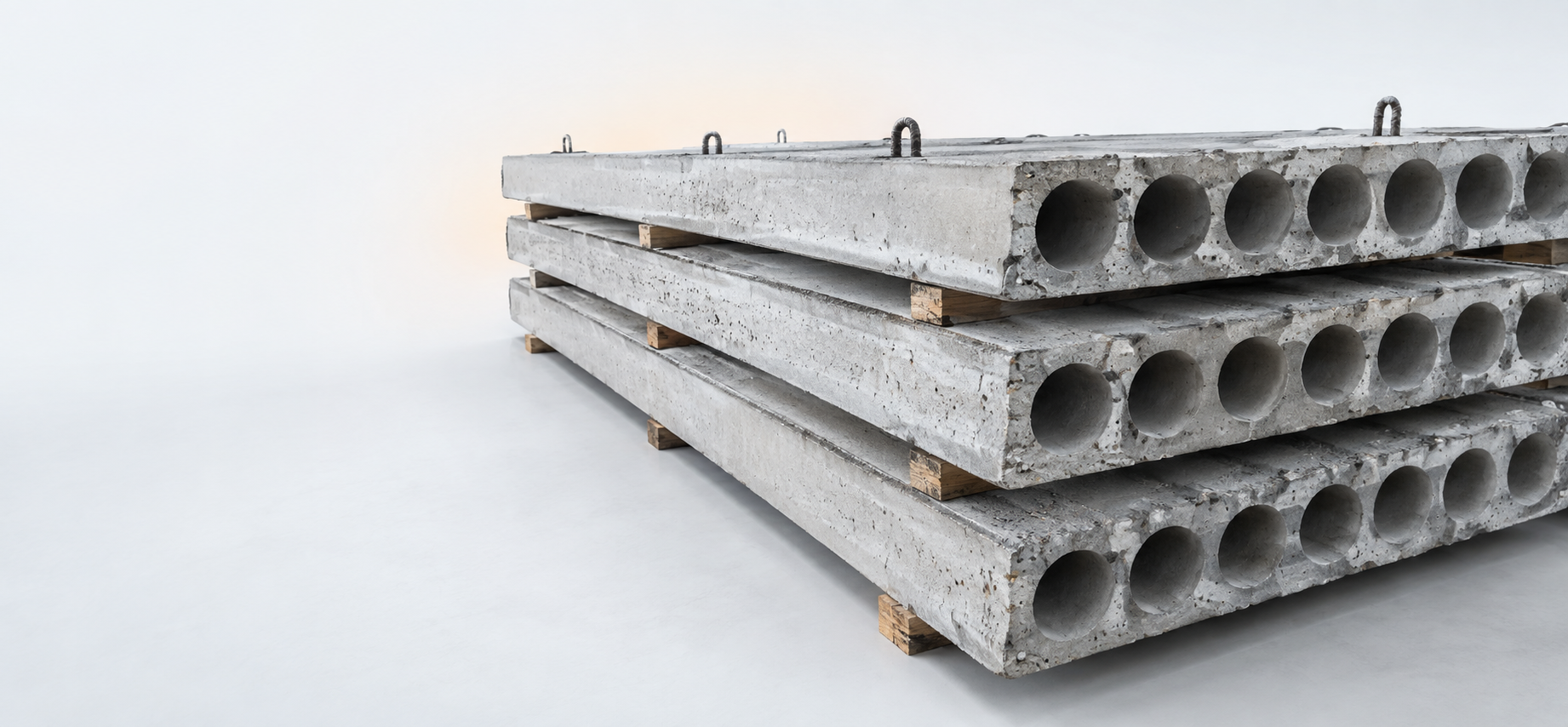

Сколько плит перекрытия нужно для дома, определяют по плану каждого перекрываемого участка: подбирают подходящие изделия, раскладывают их на схеме и подсчитывают количество. Одной площади дома для точного ответа недостаточно, поскольку на результат влияют расположение опор, проёмов и размеры выбранных плит.
Расчёт количества плит перекрытия по плану дома
Начните не с деления общей площади на площадь изделия, а с плана перекрытия. Выделите участки между предусмотренными проектом несущими опорами. Для каждого участка отметьте его границы, направление укладки и места, где плиты не могут проходить сплошным рядом: проёмы, разрывы контура и зоны с иным конструктивным решением. После этого станет понятно, какие полосы перекрытия требуется закрыть плитами и где подбор стандартных изделий может оказаться недостаточным.
На плане задайте расположение каждой плиты отдельно. Ширину полосы сравнивайте с доступными ширинами изделий, а длину подбирайте по проектному расстоянию между опорами с учётом принятого опирания. Если длина подходящей плиты ещё не подтверждена поставщиком, оставьте подбор открытым: точное количество по неподтверждённой раскладке указывать рано. Даже при одинаковой площади дома два варианта расположения несущих стен могут потребовать разных комплектов.
Рабочий результат расчёта — не только итоговое число изделий. Составьте перечень позиций по каждому участку: тип плиты, требуемые размеры, место на схеме и количество одинаковых изделий. Отдельно запишите участки, которые остаются незакрытыми после раскладки. Их нельзя автоматически считать допустимыми зазорами: способ выполнения таких мест должен быть предусмотрен проектом. Если план дома содержит разные уровни или отдельные зоны перекрытия, ведите подсчёт по ним раздельно и объединяйте данные лишь после проверки.
Для предварительной оценки прямоугольного участка можно разделить его размер поперёк направления укладки на ширину выбранной плиты. Полученное число показывает возможное количество полос, но не является готовым количеством изделий. Если частное дробное, нельзя просто округлить его и считать край закрытым. Если частное целое, всё равно нужно проверить длину плит, линии опирания и проёмы. Для сложного контура такой подсчёт проводят по участкам, после чего сверяют общую раскладку: одна и та же плита не должна быть учтена в двух местах.
Почему расчёт только по площади даёт ошибку
Площадь показывает объём перекрываемой поверхности, но не описывает форму участка. Для выбора плит важно, как эта поверхность ограничена несущими конструкциями и где расположены отверстия. Простое деление площади на площадь одной плиты предполагает, что выбранное изделие подходит ко всем участкам и укладывается без остатка. На реальном плане это предположение требуется проверять, а не принимать заранее. Поэтому площадь полезна для предварительной оценки, но заявку на поставку лучше формировать по поштучной схеме.
Не добавляйте к результату произвольный запас вместо проверки плана. Он не объяснит, где будут установлены дополнительные изделия, и может привести к лишнему заказу. Если предполагаются дополнительные элементы, сначала определите их назначение и место на схеме, затем согласуйте необходимость с проектом и поставщиком.
Размеры плит перекрытия пустотных и таблица ширин
Из переданных данных можно уверенно использовать ширины плит ПБ, ПБШ, ПБЗ и 3ПБ. Другие размеры в исходных сведениях не указаны. Это ограничение важно для расчёта: ширина помогает собрать раскладку поперёк направления укладки, но сама по себе не подтверждает пригодность плиты для пролёта. Длину конкретного изделия, его массу и остальные характеристики нужно выяснять при подборе. Нельзя переносить параметры одной позиции на другую лишь потому, что совпадает ширина.
| Обозначение в исходных данных | Указанная ширина, м | Как использовать при подборе |
|---|---|---|
| ПБ | 1; 1,2; 1,5 | Сравнить варианты ширины на схеме |
| ПБШ | 1,2; 1,5 | Проверить доступные варианты для участка |
| ПБЗ | 1,2; 1,5 | Проверить доступные варианты для участка |
| 3ПБ | 1,2 | Уточнить остальные параметры конкретной плиты |
| Количество товарных позиций в разделе каталога | 40 позиций; ширина не применяется | Уточнить конкретную позицию перед заказом; число позиций не определяет количество плит для дома |
Таблица плит перекрытия здесь служит перечнем подтверждённых ширин, а не полным сортаментом. В частности, она не отвечает на вопрос о длине, несущей способности или массе изделия. При составлении заявки укажите требуемые параметры каждой позиции и запросите подтверждение наличия подходящего исполнения. Начать подбор можно в разделе Плиты перекрытия, но окончательную раскладку следует сопоставлять с проектом, а не только с перечнем товаров.
Схема плит перекрытия для дома
Схема укладки связывает расчёт количества с конструкцией дома. Нанесите на неё контур перекрываемой зоны и все опоры, на которые по проекту должны передаваться нагрузки. Затем покажите каждую плиту отдельным прямоугольником и обозначьте её положение в перечне изделий. Так проще увидеть, где повторяются одинаковые позиции, где меняется ширина ряда и какие места требуют самостоятельного решения. Если часть плана не проработана, отметьте её как неуточнённую, а не заполняйте предположительными плитами.
Особое внимание уделите проёмам. Их положение должно совпадать на плане здания и на раскладке перекрытия. Не следует считать, что проём можно организовать произвольным изменением готового изделия: допустимое конструктивное решение определяется проектом и характеристиками выбранной плиты. Это же относится к узким остаточным полосам у края участка. Сначала проверьте, предусмотрено ли для них проектное решение, и лишь затем включайте соответствующие позиции в заказ.
Перед передачей схемы поставщику сопоставьте её с планами смежных конструкций. Расположение стен и других элементов, влияющих на опирание, должно быть согласовано между документами. Отдельно проверьте, не перепутаны ли размеры помещений с размерами перекрываемых участков: для раскладки нужны границы конструкции, а не только внутренние габариты комнаты. Если проект изменился после первичного подсчёта, обновите схему и перечень изделий одновременно. Иначе итоговое количество будет относиться к устаревшей планировке.
На схеме полезно отдельно обозначить лестничные и инженерные проёмы. Плита, проведённая поверх отверстия на условной сетке, не должна попадать в ведомость без проверки решения для этого места. Положение лестничного проёма сопоставляют с соседними плитами и принятой конструкцией лестницы. О порядке работ с железобетонными маршами можно прочитать в статье Установка лестницы из железобетонных маршей: порядок работ.
Если проектом предусмотрен лестничный марш, согласуйте его положение относительно соседних плит до окончательного подсчёта. Термины и состав лестничной конструкции разобраны в материале Как называется лестница: марши, ступени и площадки. Это поможет однозначно обозначить открытый участок на схеме.
Как выбрать плиты перекрытия по размерам и проекту
Выбор начинается с конструктивного решения, принятого для конкретного дома. Определите, какие участки проект предусматривает перекрывать плитами, где находятся несущие опоры и какие требования предъявлены к изделиям. Затем сопоставьте проектные условия с доступными позициями. Подбор только по подходящей ширине не завершает проверку: изделие должно соответствовать участку и по остальным необходимым параметрам, которые следует уточнить по документации на выбранную позицию.
Если на плане удаётся составить несколько раскладок из плит разной ширины, сравнивайте не только итоговое количество. Проверьте положение стыков, остаточные участки, возможность выполнить проектные проёмы и состав номенклатуры для заказа. Вариант с меньшим числом плит не становится правильным автоматически. Его применимость зависит от проектной схемы и характеристик конкретных изделий. Для закупки удобнее вариант, в котором каждую позицию можно однозначно связать с местом установки.
В исходном перечне также названы ребристые плиты ИП, ПГ и ПВ. Это отдельные позиции, которые нельзя без проверки подставлять вместо выбранных для дома пустотных плит. Если проект предусматривает другой тип конструкций, сверяйте его с соответствующим ассортиментом, в том числе в разделе Балки, фермы, плиты покрытия. Условия применения определяются проектом; само наличие изделия в каталоге не является основанием менять принятую конструктивную схему.
Когда предварительное деление размера участка на ширину плиты оставляет остаток, сравните несколько раскладок. Возможность изменить ширину изделий, направление укладки или предусмотреть добор оценивают по проекту, а не по одному арифметическому результату. Если тип плиты уже задан документацией, не заменяйте его другим только ради получения целого числа полос. Проверьте карточку конкретного изделия и уточните доступность требуемого исполнения.
Вес пустотелых плит перекрытия и подготовка доставки
Масса нужна после предварительного подбора позиций, когда предстоит проверить доставку, разгрузку и подачу изделий к месту установки. В переданных данных значения массы отсутствуют, поэтому приводить таблицу веса по одной только ширине было бы некорректно. Запросите массу каждого выбранного изделия вместе с остальными характеристиками. Если в заказе несколько позиций, не заменяйте эти сведения одним усреднённым значением: условия работы с конкретными плитами могут различаться.
Сведения о массе передайте тем, кто планирует транспорт и монтаж. Помимо веса, им потребуются состав партии, порядок разгрузки, доступ к площадке и расположение мест укладки. Если техника не может подать изделие туда, где оно показано на схеме, проблему лучше выявить до поставки. Изменять раскладку на месте только из-за неудобной разгрузки нельзя без проверки проектного решения. Поэтому логистику рассматривают вместе со схемой, а не после окончательного оформления заказа.
Отдельная сверка полезна при замене позиции на изделие другой ширины. Такая замена меняет раскладку и может изменить набор данных для перевозки и подъёма. Перед согласованием замены запросите характеристики нового изделия и обновите перечень плит. Если подтверждённой массы пока нет, укажите это в рабочей ведомости явно. Так участники поставки не примут предварительную оценку за проверенный параметр.
Монтаж и укладка плит перекрытия
Для монтажа недостаточно знать общее количество изделий. Монтажной бригаде нужна согласованная схема с обозначением каждой позиции и участков её установки. До начала работ проверьте, что подготовленные опоры соответствуют проекту, а фактические условия позволяют выполнять укладку в предусмотренном порядке. Если опоры или проёмы на объекте отличаются от чертежей, сначала уточняют конструктивное решение. Перестановка плит без такой проверки может нарушить принятую схему перекрытия.
Порядок подачи изделий следует соотнести с их расположением на плане. Когда плиты промаркированы в ведомости и на схеме одинаково, проще избежать путаницы между позициями сходной ширины. До разгрузки полезно сверить состав поставки с заказом и подтвердить, что для каждой плиты известно её место. Изделие, которое невозможно сопоставить со схемой, не стоит устанавливать по предположению. Вопросы по его назначению лучше решить до подъёма.
Укладка плит перекрытия включает не только размещение элементов рядом. Требуется соблюсти проектные условия опирания, положение изделий относительно проёмов и решения для стыков и незакрытых зон. Конкретные параметры этих узлов зависят от проекта и здесь не задаются. Поставщик может помочь уточнить характеристики изделий, но не должен заменять проектировщика в вопросах изменения схемы. Такой порядок разделяет ответственность за подбор продукции и за конструктивное решение дома.
Установка плит перекрытия и проверка заказа
Перед оформлением заявки пройдите по схеме последовательно, участок за участком. Проверьте, что каждая показанная плита включена в перечень, а каждая строка перечня имеет понятное место установки. Сравните обозначения, ширину и запрошенную длину; убедитесь, что проёмы не потерялись при переносе данных из проекта. Расхождения лучше фиксировать в одном перечне вопросов. Это позволяет согласовать исправления до изготовления или отгрузки, а не разбирать их после прибытия транспорта.
Затем отделите подтверждённые данные от параметров, которые ещё требуется получить. Из исходных сведений известны только перечисленные ширины, поэтому длину, массу и прочие характеристики конкретных плит нужно подтвердить отдельно. Не используйте таблицу ширин как документ о пригодности изделия для установки. Если поставщик предлагает альтернативную позицию, попросите указать, какое место она займёт на схеме, и передайте изменение на проверку ответственному за проектное решение.
Вопросы по другим железобетонным изделиям рассматривают отдельно от заказа перекрытия. Например, особенности подбора вертикальных элементов разобраны в материале Колонны ЖБИ 1К, 1КВ, 1КВД и 1КВО: выбор по нагрузке. Наличие таких элементов в здании делает согласование схемы опирания особенно важным, но не позволяет определить число плит без плана перекрытия.
Размеры плит перекрытий для дома и комплектность поставки
Размеры плит перекрытий для дома следует представлять в заявке по позициям, а не одной строкой на всё здание. Укажите участок применения, выбранный тип изделия, ширину, требуемую длину и количество. Если каких-либо данных нет, обозначьте их как подлежащие уточнению. Такой формат помогает отличить предварительную раскладку от согласованной комплектации. Он также облегчает проверку изменений, когда планировка или условия опирания корректируются до заказа.
Не объединяйте в одну позицию изделия только потому, что у них одинаковая ширина. Их длина или иные характеристики могут различаться, а значит, различается и место установки. Обратная ошибка — считать каждую плиту уникальной без необходимости. Если параметры и назначение совпадают, одинаковые изделия удобно учитывать общей строкой с привязкой к обозначениям на схеме. Главное, чтобы по документам можно было восстановить расположение всей партии.
При проверке комплектности обратите внимание на границы заказа. Плиты перекрытия, плиты покрытия и изделия для иных задач не следует смешивать в одном расчёте количества для дома. Для сопоставления назначений можно посмотреть отдельный материал Железобетонные плиты для дорог и благоустройства территорий. Он относится к другой области применения и не заменяет схему перекрытия здания. Итоговый перечень для поставки должен опираться именно на проект дома и подтверждённые характеристики выбранных плит.
Изделия раздела Дорожные и благоустройство также не включают в ведомость перекрытия только потому, что они имеют форму плит. При подготовке нескольких заказов для одного объекта сохраняйте отдельные перечни по назначению изделий.
Передавая запрос поставщику, приложите план или чертёж с размерами зоны укладки, проёмами и предполагаемым направлением раскладки. Укажите этажи или уровни, для которых составлена ведомость, и предусмотренный проектом тип плит. Если сравниваются варианты ширины, разделите их в запросе: объединённый перечень из разных предварительных раскладок легко принять за один заказ. Ограничения по доставке, подъёму и размещению изделий на площадке сообщите вместе со схемой.
Для каждого варианта сверьте сумму изделий в ведомости с числом прямоугольников на плане. Уточнения по размерам вносите и в схему, и в соответствующие строки перечня; ручная замена только итогового числа не показывает, какие позиции изменились. Сравнивать способы подсчёта для других материалов можно отдельно, например в статье Тротуарная плитка: расчёт и выбор. Расчёт штучного покрытия не заменяет конструктивную раскладку плит перекрытия.
При согласовании здания со смежными конструкциями сохраняйте различие между ведомостью плит и документацией на другие изделия. Материал Изготовление панели наружной стены посвящён другому элементу здания. Его данные нельзя использовать для определения размеров, количества или условий опирания плит перекрытия.
Инженерные проёмы также проверяют по плану перекрытия, а не по перечню изделий для коммуникаций. Материал Труба ГОСТ: безнапорные железобетонные и чугунные посвящён трубам и не задаёт расположение проёмов или количество плит для дома.
Частые вопросы
Как рассчитать количество плит перекрытия для дома?
Разбейте план на перекрываемые участки, нанесите опоры и проёмы, затем разместите подходящие плиты на схеме. Подсчитайте изделия по позициям и отдельно проверьте места, которые остались незакрытыми.
Какие размеры плит перекрытия пустотных учитывать?
Для ПБ в исходных данных указаны ширины 1, 1,2 и 1,5 м; для ПБШ и ПБЗ — 1,2 и 1,5 м; для 3ПБ — 1,2 м. Длину и остальные параметры выбранных изделий уточняйте перед заказом.
Зачем при расчёте нужен вес пустотелых плит перекрытия?
Масса конкретных изделий нужна для планирования перевозки, разгрузки и монтажа. По известной ширине определять её нельзя: запросите подтверждённые данные по каждой позиции.
Что показать на схеме плит перекрытия?
Покажите границы участков, опоры, направление укладки, положение и обозначение каждой плиты, а также проёмы и незакрытые места. Сверьте схему с проектом до формирования окончательного перечня.
От чего зависит монтаж плит перекрытия?
От проектной схемы опирания, характеристик выбранных плит и условий площадки. Порядок подачи и установки согласуйте по схеме, не заменяя проектные решения предположениями.
Как выбрать ширину плиты?
Сравните раскладки из доступных по проекту изделий разной ширины. Проверьте остаточные полосы, положение проёмов и пригодность конкретных плит по остальным параметрам.
Для запроса комплектации подготовьте план перекрытия, схему раскладки и перечень позиций с отмеченными вопросами по размерам и массе. Это позволит проверить количество изделий и уточнить данные, которых недостаточно для заказа.
