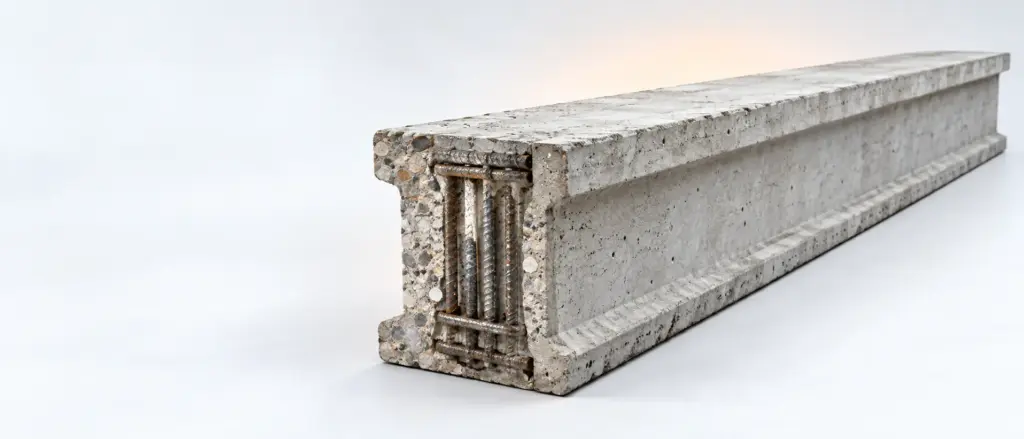

Вес балки: как определить по марке, размерам и ГОСТ

Вес балки определяют по её полной марке и документации на конкретное изделие; одних размеров или названия типа для точного значения недостаточно. Для подбора, перевозки и монтажа нужно проверить, к какому исполнению относится указанная в документах масса.

Запросить данные по балке

От чего зависит масса изделия

Балка воспринимает нагрузки и передаёт их на опоры, но само назначение не задаёт её массу. На результат влияют габариты, форма сечения, особенности конструкции и материалы. Даже когда изделия относятся к одному виду, их нельзя считать одинаковыми без проверки полного обозначения. Для снабжения важна не приблизительная категория, а то изделие, которое будет отгружено и принято на объекте.

В разговоре слово «вес» обычно используют для обозначения массы изделия. В документах стоит смотреть, как назван показатель, к какому исполнению он относится и в каких единицах приведён. Если в заявке написано только «балка покрытия» или «балка подкрановая», сведения ещё недостаточно определённы. Такое описание указывает на область применения, но не позволяет надёжно заполнить ведомость поставки или согласовать погрузку.

Для железобетонной балки имеют значение не только наружные размеры. Конфигурация тела изделия, предусмотренные конструкцией участки и детали также относятся к конкретному исполнению. Поэтому расчёт по условной сплошной форме может расходиться с документальной массой. Практический порядок иной: сначала устанавливают марку и документ, затем находят показатель для нужного исполнения и только после этого используют его в расчётах поставки.

Изделия для промышленных зданий представлены в разделе Балки, фермы, плиты покрытия. При просмотре каталога лучше записывать полное наименование позиции, а не переносить массу из похожей строки: внешнее сходство не подтверждает совпадение характеристик.

Как читать марку и искать исходные данные

Марка нужна для идентификации изделия. Начинать поиск массы следует с точного воспроизведения обозначения из проекта, спецификации или заявки. Важны все указанные в нём символы и сведения об исполнении, если они приведены отдельно. Сокращённое название удобно в переписке, но при сверке документации оно может скрыть существенные различия между позициями.

Далее устанавливают документ, на который ссылается проект или изготовитель. Документ помогает понять, какое изделие имеется в виду, но сама ссылка на него не всегда отвечает на вопрос о массе конкретной поставляемой позиции. Нужно найти запись, относящуюся именно к выбранной марке, и убедиться, что её параметры соответствуют заказу. Если значение не указано в доступных материалах, его запрашивают у поставщика вместе с подтверждающей документацией.

Для ориентира по обозначениям можно использовать соседний материал На панель что значит: маркировка наружных стен. Он посвящён другим изделиям, поэтому данные о панелях нельзя переносить на балки. Общий принцип полезен для любой спецификации: сначала расшифровать и сверить обозначение, затем искать характеристики именно этой позиции.

При запросе поставщику лучше передать марку без исправлений «по памяти». Если в проекте предусмотрены дополнительные требования, их также стоит приложить к заявке. Это уменьшает риск получить массу близкого по названию, но другого по исполнению изделия. Отдельно следует уточнить, относится ли сообщённое значение к самому изделию или к иной единице учёта в документах поставки.

Какие документы указаны для известных марок

Ниже приведены только подтверждённые сведения о связи обозначений с документами. Таблица не содержит массы: в исходных данных её значение для этих изделий не указано. Использовать таблицу как весовую ведомость нельзя.

Балка покрытия 1БСД выпускается по ГОСТ 20372-90. Балка покрытия 2БСД выпускается по тому же ГОСТ. Балка подкрановая БК указана для серии 1.426.1. Эти сведения позволяют направить поиск документации, но не дают оснований назначить изделиям конкретный вес без дополнительных данных.

При проверке особенно важно не смешивать стандарт и серию в одной строке спецификации. Если для изделия указан определённый документ, поиск следует вести по нему и по полной марке. Когда в переписке появляется масса без указания источника, её лучше считать неподтверждённой до сверки. Для заявки достаточно честно обозначить, что значение подлежит уточнению: это надёжнее, чем включить в неё число, взятое для похожей балки.

Что дают размеры и где их недостаточно

Размеры помогают установить, соответствует ли найденное изделие проектной позиции. Они также нужны при проверке места складирования, схемы перевозки и условий монтажа. Но габариты описывают внешние границы, а не всю внутреннюю геометрию конструкции. Если форма балки отличается от простой сплошной фигуры, расчёт только по длине и общему сечению не отражает фактический объём материала.

Для предварительной оценки можно рассуждать через объём и характеристики материала. Это способ проверить порядок величины, а не заменить документ на изделие. Чтобы выполнить содержательный расчёт, потребуются действительные размеры всех значимых частей конструкции, данные о материале и понимание того, какие элементы входят в заявленную массу. При отсутствии этих сведений результат будет зависеть от допущений, которые трудно проверить при приёмке.

Полезно разделять размеры, необходимые для размещения балки, и данные, необходимые для определения её массы. Общая длина может быть достаточна для предварительного планирования площадки, но не даёт ответа на вопрос о форме тела изделия. Указанная в проекте ширина тоже не заменяет чертёж. Если поставщик сообщает массу по документации, размеры нужны для независимой сверки выбранной позиции, а не для произвольного пересчёта подтверждённого значения.

Такая последовательность применима и к другим железобетонным изделиям. Например, при подборе элементов для колодца приходится сопоставлять обозначения и размеры; этому посвящена статья Колодец: размеры колец, плит и подбор элементов. Сведения о кольцах нельзя использовать для балки, но подход к сверке позиции полезен. Если требуется комплектовать и такие изделия, их можно посмотреть в разделе Колодцы и кольца.

Пример проверки без подстановки неподтверждённой массы

Предположим, в спецификации записана балка покрытия 1БСД. Первое действие — сохранить обозначение в заявке и сверить документ: для этой балки указан ГОСТ 20372-90. Затем нужно найти данные, относящиеся именно к заказанному исполнению. Само наличие обозначения и номера ГОСТ не даёт права вписать в заявку массу, если значение не найдено в подтверждённых материалах.

Теперь предположим, что в другом документе фигурирует балка покрытия 2БСД. Несмотря на общий тип изделия и общий указанный ГОСТ, значение для 1БСД нельзя механически переносить на 2БСД. Следует отдельно проверить исполнение и массу второй позиции. В рабочей ведомости такие балки разумно вести разными строками, чтобы при согласовании поставки было видно, к какому изделию относится каждый подтверждённый показатель.

Для подкрановой балки БК порядок проверки похож, но отправная точка другая: в переданных сведениях для неё указана серия 1.426.1. Сначала уточняют полное обозначение необходимого изделия, затем запрашивают данные по соответствующей позиции. Сравнение её массы с балками покрытия имеет смысл только после получения сопоставимых сведений. Назначение балки или общий вид на изображении не являются основанием для численного сравнения.

Если проект содержит размеры, их используют как контроль при чтении полученного ответа. Сверяют, относится ли документ к нужной позиции, совпадают ли обозначение и основные параметры, понятна ли единица, для которой дана масса. При расхождении не стоит выбирать удобное значение: нужно выяснить причину у стороны, предоставившей данные. Такой разбор занимает меньше времени, чем исправление заявки после согласования транспорта и монтажа.

Получить расчёт поставки

Как проверить полученное значение

Получив массу от поставщика, зафиксируйте источник. Это может быть документация на изделие или иной переданный изготовителем материал, позволяющий однозначно сопоставить показатель с заказанной позицией. Важно не только само число, но и его привязка к марке. Значение без обозначения трудно проверить, особенно когда в одной заявке собраны изделия сходного назначения.

Затем сопоставьте полученные сведения со спецификацией. Проверьте наименование, полный набор указанных обозначений, размеры, если они заданы, и документ, по которому выбрана позиция. Если поставщик предложил замену, массу исходной балки нельзя автоматически оставить в расчёте. Заменяющее изделие требует собственной проверки, даже когда его назначение и основные габариты подходят проекту.

Отдельный вопрос — формат ответа. В переписке может фигурировать масса отдельного изделия, партии или транспорта с грузом. Для закупочной ведомости эти понятия нельзя смешивать. Попросите обозначить, к чему относится каждое значение. Если масса потребуется для организации разгрузки, передайте согласованную информацию ответственным за логистику и монтаж без изменения единицы учёта.

При наличии разных документов сверяйте их происхождение и применимость. Архивная выписка, строка из чужого расчёта и актуальные сведения на согласованную поставку не равноценны. Когда остаётся противоречие, его следует разрешить до размещения заказа, а не после прибытия изделия. В итоговой заявке лучше указать подтверждённую массу либо отметить, что она будет предоставлена при согласовании конкретного исполнения.

Как выбрать балку для заявки

Начинайте не с поиска самого удобного веса, а с проектной потребности. Определите назначение изделия и перенесите в заявку точную марку, если она уже задана документацией. Если обозначение отсутствует или неполное, запросите уточнение у ответственного за проектное решение. По одному названию типа балку для закупки выбирать рискованно: можно получить изделие, которое не соответствует предусмотренной позиции.

После идентификации изделия проверьте, какой документ к нему относится. Для балок покрытия 1БСД и 2БСД в имеющихся фактах указан ГОСТ 20372-90; для подкрановой балки БК указана серия 1.426.1. Этого достаточно, чтобы правильно сформулировать запрос на уточнение характеристик. Этого недостаточно, чтобы самостоятельно назначить массу или считать изделия взаимозаменяемыми.

Следующий шаг — проверить размеры и доступные сведения об исполнении. Они должны совпадать с тем, что предусмотрено проектом и согласовано для поставки. Если предлагается иной вариант, вопрос о применимости решают по проектной документации. Снабжение может сопоставить обозначения и комплектность данных, но не должно подменять проектное решение предположением о сходстве изделий.

Наконец, запросите документально подтверждённую массу и убедитесь, что она относится к выбранной позиции. Для заявки удобно собрать сведения в одной записи: полное обозначение, назначение, документ, размеры по проекту и источник данных о массе. Такая запись позволяет передать информацию дальше без потери контекста и снижает вероятность ошибки при заказе нескольких разных балок.

Зачем уточнять массу до отгрузки

Масса нужна не только для заполнения графы в спецификации. По ней планируют перевозку, погрузку, разгрузку и работы на площадке. Если вместо подтверждённого значения подставить массу внешне похожего изделия, сопутствующие решения будут опираться на неверные исходные данные. Вопрос лучше закрыть до согласования сроков поставки и условий приёмки.

При планировании учитывают не изолированное число, а состав отгрузки. В партии могут быть разные позиции, поэтому их важно не объединять под общим названием. Для каждой позиции указывают собственное обозначение и подтверждённые характеристики. Затем информацию передают тем, кто отвечает за транспорт и размещение груза. При изменении состава заказа ведомость обновляют, а не используют прежний итог без проверки.

На объекте значение массы также должно быть понятно исполнителям работ. Если поставляемое изделие отличается от ранее согласованного, требуется проверить сведения заново. Даже корректная запись в первоначальной заявке не описывает автоматически замену. Поэтому полезно сохранять связь между фактически отгруженной позицией, её документами и данными, использованными для организации разгрузки.

Типичные ошибки при определении массы

Первая ошибка — считать марку самодостаточным ответом. Обозначение направляет поиск, но массу нужно взять из данных, применимых к конкретному исполнению. Вторая ошибка — опираться только на габариты. Они позволяют выявить явное несоответствие позиции, однако не раскрывают всех особенностей конструкции. Третья — брать показатель для другого изделия той же группы, потому что названия выглядят похоже.

Ещё одна проблема возникает при смешении источников. В одной строке заявки могут оказаться марка из проекта, размеры из предложения на замену и масса из старой ведомости. Формально строка выглядит заполненной, но описывает не одно подтверждённое изделие. Проверка должна устанавливать происхождение каждого параметра. Если параметры относятся к разным вариантам, строку необходимо исправить до передачи в работу.

Не стоит воспринимать ссылку на ГОСТ или серию как готовое числовое значение. Документ помогает установить правила описания изделия и найти нужные материалы, но в запросе на массу всё равно нужно указать конкретную позицию. Для балок покрытия из приведённых примеров известен ГОСТ, а для балки БК — серия; ни одного значения массы в этих исходных сведениях нет. Подмена отсутствующего значения предположением не ускоряет закупку.

Наконец, важно не путать предварительную оценку с подтверждением. Оценка может быть полезна на раннем этапе, когда нужно понять, какие сведения запросить. В окончательной заявке для перевозки и монтажа используют проверенные данные. Если получить их пока невозможно, неопределённость следует обозначить явно и закрепить ответственного за уточнение.

Что передать поставщику для уточнения

Чтобы получить применимый ответ, направьте поставщику полное обозначение балки и сведения о документе, если они указаны в проекте. Приложите имеющуюся спецификацию либо выписку с параметрами нужной позиции. Если проект допускает варианты, обозначьте, требуется ли ответ по конкретному исполнению или подбор изделия под согласование. Это поможет избежать ответа по позиции, которая подходит только по общему названию.

В запросе отдельно сформулируйте, что требуется масса конкретного изделия с указанием источника значения. Если нужны сведения для логистики, сообщите об этом сразу. Поставщик сможет уточнить состав отгрузки и данные, необходимые для организации перевозки, а заказчик — проверить, что ответ относится к фактически заказываемой балке.

После ответа сохраните связку между заявкой, предложенной позицией и полученными характеристиками. При изменении марки или исполнения направьте уточнение повторно. Не следует переносить ранее полученную массу в новую редакцию заявки без сверки: изменение обозначения означает, что применимость прежних данных нужно подтвердить.

Частые вопросы

Как узнать вес балки по марке?

Запишите полную марку и найдите документацию на соответствующее исполнение. Если подтверждённая масса в доступных материалах не указана, запросите её у поставщика с привязкой к конкретной позиции.

Можно ли определить вес балки по размерам?

Размеры позволяют проверить изделие и подготовить предварительную оценку при наличии дополнительных исходных данных. Для точного значения одних внешних габаритов недостаточно: конструкция балки должна быть известна.

Где найти вес балки по ГОСТ?

Проверьте, содержатся ли данные для нужного исполнения в применимом документе и материалах на изделие. Если номер ГОСТ известен, но масса для выбранной позиции не найдена, запросите подтверждение у изготовителя или поставщика.

Чем отличается масса балки покрытия от массы подкрановой балки?

Различие нельзя определить только по назначению. Сопоставлять следует данные для конкретных изделий с учётом их обозначений и документации, не перенося значение с одной группы балок на другую.

Какую массу балки указывать в заявке?

Указывайте массу, подтверждённую для заказываемого исполнения, и сохраняйте ссылку на её источник. Если сведения ещё уточняются, прямо отметьте это в заявке вместо приблизительного значения.

Порядок действий перед заказом

Для надёжного результата достаточно придерживаться последовательности: установить полную марку, сверить применимый документ, проверить размеры и исполнение, получить подтверждённую массу, затем передать согласованные сведения в закупку и логистику. Если на любом этапе появляется расхождение, сначала уточните позицию. Расчёт поставки должен опираться на данные об одном и том же изделии.

В рассмотренных примерах известны документы для балок покрытия 1БСД, 2БСД и подкрановой балки БК, но не их масса. Поэтому правильный следующий шаг — запросить данные на нужное исполнение, а не подбирать неподтверждённое число. Уточнить массу и поставку
